Galինկապատ պողպատից պտուտակներ հասանելի են M6- ից M16 ներառյալ թելերով
DIN 1480-ի համաձայն ՝ ձևավորեք SP-RR (2 ակոսավոր պտուտակ)
Բացեք ձևի պտույտը

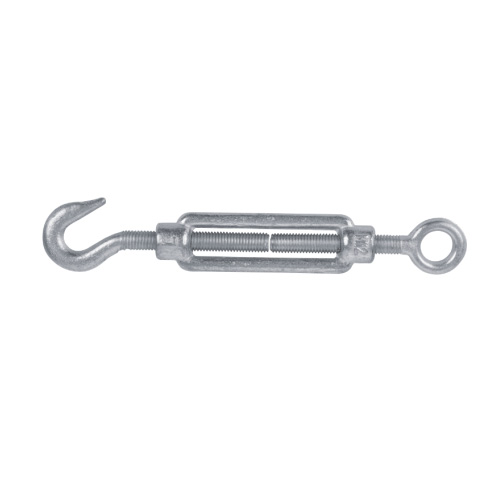

Turnbuckle DIN1480- ը հագեցած է ինչպես ձախ, այնպես էլ աջ թելով
Շրջադարձային ամրակները, որոնք հայտնի են նաև որպես ձգվող պտուտակներ կամ շշերի պտուտակներ, օգտագործվում են կոնստրուկցիաների, մեքենաների, ցանկապատերի և այլ լարերի կամ լարերի լարվածությունը կամ երկարությունը կարգավորելու համար:
-Ի առանձնահատկությունըՇղթայակապ DIN1480
Galինկապատ պողպատից պտուտակներ հասանելի են M6- ից M16 ներառյալ թելերով
DIN 1480-ի համաձայն ՝ ձևավորեք SP-RR (2 ակոսավոր պտուտակ)
Բացեք ձևի պտույտը
Շրջադարձային ամրակը հագեցած է ինչպես ձախ, այնպես էլ աջ թելով
Շրջադարձային ամրակները, որոնք հայտնի են նաև որպես ձգվող պտուտակներ կամ շշերի պտուտակներ, օգտագործվում են կոնստրուկցիաների, մեքենաների, ցանկապատերի և այլ լարերի կամ լարերի լարվածությունը կամ երկարությունը կարգավորելու համար:
-Ի ճշգրտում Շղթայակապ DIN1480
Չափը | L1 | L2 | D |
մմ | մմ | մմ | մմ |
M5 | 70 | 34 | 7 |
M6 | 110 | 55 | 8 |
M8 | 110 | 57 | 11 |
M10 | 125 | 68 | 13 |
M11 | 125 | 68 | 15 |
M12 | 125 | 70 | 16 |
M14 | 140 | 75 | 18 |
M16 | 170 | 88 | 20 |
M20 | 200 | 105 | 21 |
M22 | 220 | 118 | 24 |
M24 | 255 | 135 | 26 |
M30 | 255 | 135 | 34 |
